　　EMC辐射发射测试

　　定义：辐射发射主要测试设备在正常工作时自身对外界的辐射干扰强度，按照在客户端的典型安装要求对受试设备进行布置，线材要遵从规格书规定的长度和型号；除了36.201.1a规定的设备外，其他设备和系统应根据GB4824（工业、科学和医疗（ISM）射频设备骚扰特性限值和测量方法）进行分组、分类和测试。

　　辐射发射测试方法

　　EMC测试指南-辐射发射电磁波不会以漂亮的球形图案延伸出您的产品。排放往往是相当方向性的，因此测试实验室必须改变接收天线的高度在1到4米之间以及旋转转盘。接收天线接收来自EUT的信号以及离地反弹。为了提高测量精度，地面覆盖有电磁反射表面（铝，钢，金属丝网等），并且该接地平面必须相对平坦。测试实验室将扫描感兴趣的频段并寻找接近极限的发射。使用称为“最大化”的过程，测试实验室重点关注这些排放中的每一个，并量化场强的幅度。


　　辐射发射测试场所的类型

　　有两种主要类型的测试站点用于测量电子产品的辐射发射。这些测试地点的目标是准确测量产品的排放，并确保它们符合相关限制。全球有超过1000个FCC列出/认可的EMC测试站点，每个测试站点至少包含一个下述测试站点。该数字不包括未在FCC注册的任何EMC测试站点。

　　范围：辐射发射包含频率为9kHz—18GHz

　　（1）9KHz—30MHz频段

　　在这个频段测量磁场H，当EUT较小时，放在大磁环天线（LLA）中，测量骚扰磁场的感应电流；当EUT较大时，采用远天线法，用单小环在规定距离测量骚扰的磁场强度。

　　（2）30MHz—18GHz频段

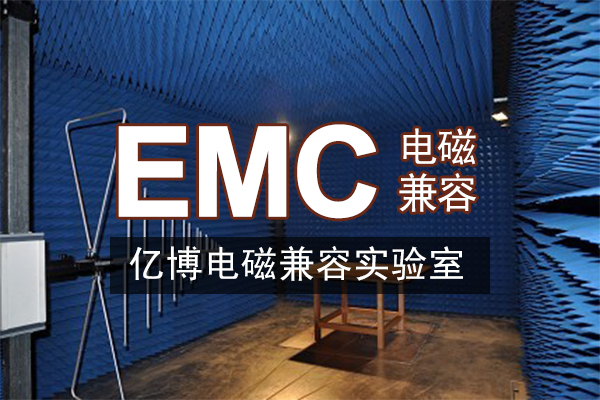

　　在这个频段测量电场E：1GHz以下，即30MHz—1GHz所需设备场地大致如下：场地选择在开阔场地或半电波暗室，模拟半自由空间，0.8m高木桌，可360度旋转转台，测量距离为3、10m和相应的限值，天线1—4m高可调，进行天线垂直极化和水平极化测试，宽带天线、同轴电缆、骚扰测量仪组成50Ω匹配传输系统，天线的阻抗、同轴电缆的阻抗和干扰测量仪的输入阻抗都应相等，阻抗不匹配将引起反射，形成驻波，影响读数准确性。骚扰测量仪特性判断，采用准峰值或者峰值测量。

　　1GHz以上，即1GHz—18GHz所需设备场地大致如下在全电波暗室，模拟自由空间，接收天线设置在与EUT统一高度上，转台仍需360度转动，测试距离为3m，采用小口径定向天线，水平和垂直两种状态都要测量，垂直放置时天线的最低端离地应大于25cm，以免影响天线的性能，采用频谱分析仪设在最大保持方式和对数dB显示方式，测量结果用电场强度的峰值或平均值标示（不用准峰值），峰值测量时采用1MHz的分辨率带宽和视频带宽，平均值测量时仍采用1MHz的分辨率带宽但视频带宽应大大缩小至10Hz，相当于加了一个低通滤波器。
