5.8GHz无线产品认证中常见的射频测试项目测试需

发布时间：2020-11-20 热度：

 频段是一个比2.4GHZ频率更高、开放的ISM频段，最近几年开始进入产品研发领域，它遵从于802.11a、FCC Part 15、 ETSI EN 301 489、ETSI EN 301 893、EN 50385、EN 60950等国际标准，也是目前是有望代替2.4Ghz无线技术的技术之一。因此摩尔实验室（MORLAB）特撰此文针对常见的 做一个简要说明。以常见的CE认证为例，5.8G产品可能涉及的典型测试要求有 要求，EMC要求，安全要求等，其中常见的射频测试项目如下：

1 Carrier frencies-中心频点测试

测试5.8Ghz的载频频点

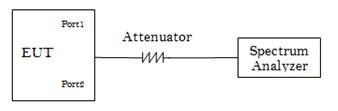

测试：如下图1

图1

测试限值：实际测试值与制造商标称的中心频点值相比，余量在±20ppm以内。

2 Nominal Channel Bandwidth and Occupied Channel Bandwidth-标称带宽和占用带宽测试

占用带宽即通信产品的整个信道发射出来的能量（功率）所占用的宽度。

测试框图：见图1

测试限值：占用带宽相对于标称带宽的80%到100%之间。

3 RF output power, Transmit Power Control (TPC) and power density-射频输出功率和功率密度

测试框图：见图1

测试限值：

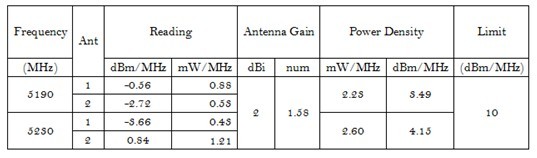

测试案例展示：

4 Transmitter unwanted emons outside the 5 GHz RLAN bands-发射模式下的带外杂散

测试框图：

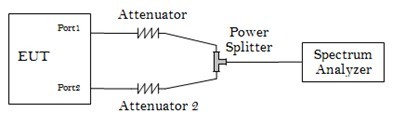

发射模式下的传导杂散测试框图如下图2

图2

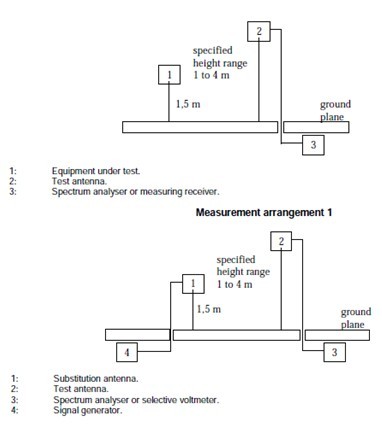

发射模式下的辐射杂散测试框图如下图3

图3

测试限值：

5 Transmitter unwanted emissions within the 5 GHz RLAN bands-发射模式下的带内杂散

测试框图：见下图4

图4

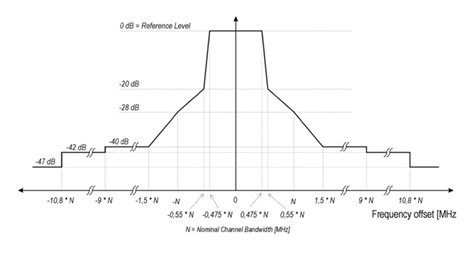

测试限值：

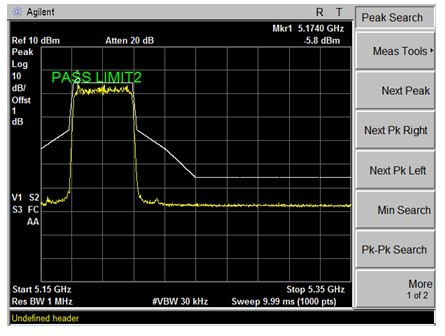

测试案例展示：在中心频点为5190MHz，产品在发射模式下杂散发射如下图：

6 Receiver spurious emissions-接收模式下的辐射杂散

产品在接收模式下的辐射杂散，其辐射杂散不能超出下面的测试限值。

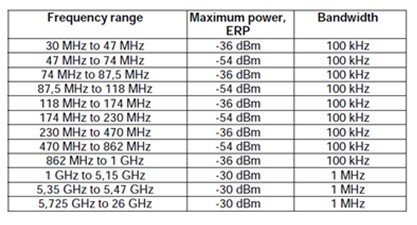

测试限值：

以上就是5.8G产品CE认证中常家射频测试项的主要内容。
